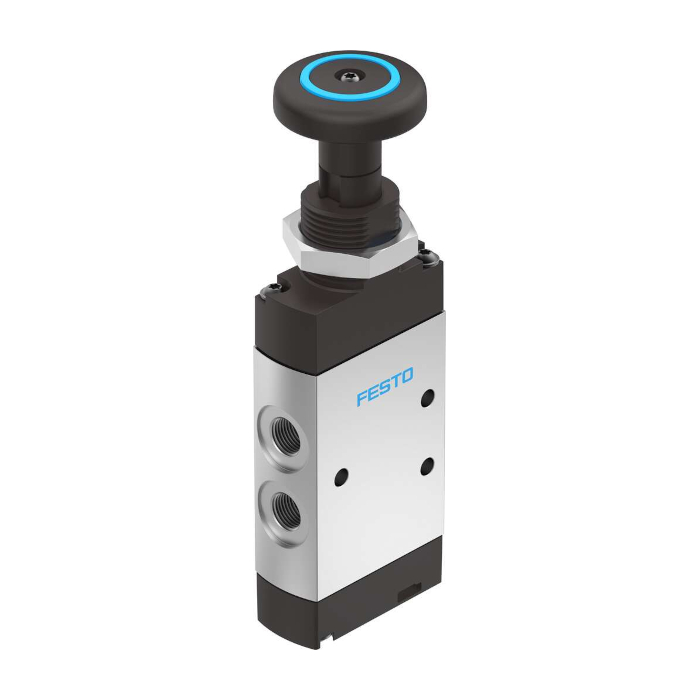

Válvula De Botão VHEF-P-M52-M-G14
PDF – Ficha técnica do produto
Função de válvula
5/2 vias monoestável
Tipo de acionamento
Manual
Largura
20 mm
Vazão nominal padrão
1200 l/min
Conexão de trabalho pneumática
G1/4
Pressão operacional
-0.095 MPa … 1 MPa
Pressão operacional
-0.95 bar … 10 bar
Estrutura
Bobina do pistão
Tipo de retorno
Mola mecânica
Diâmetro nominal
7 mm
Função do escape
com controle de vazão
Indicação de aplicação
ativar apenas manualmente
Tipo de vedação
mole
Posição de instalação
Indiferente
Tipo de comando
Direto
Sentido da vazão
Reversível
Símbolo
00992163
Cobertura
Sobreposição positiva
Frequência máx. de comutação
0.5 Hz
Proteção contra explosão
Zona 1 (ATEX)
Zona 2 (ATEX)
Zona 21 (ATEX)
Zona 22 (ATEX)
Meio de operação
Ar comprimido de acordo com ISO 8573-1:2010 [7:-:-]
Observação sobre o Meio de operação/controle
Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)
Classe de resistência à corrosão KBK
1 – baixa resistência à corrosão
Conformidade LABS
VDMA24364-B1/B2-L
Temperatura do meio
-10 °C … 60 °C
Temperatura ambiente
-10 °C … 60 °C
Força de ativação
42 N
Peso do produto
215 g
Tipo de fixação
Montagem em painel frontal
com orifício de passagem
alternativo:
Conexão pneumática 1
G1/4
Conexão pneumática 2
G1/4
Conexão pneumática 3
G1/4
Conexão pneumática 4
G1/4
Conexão pneumática 5
G1/4
Indicação sobre os materiais
Conformidade RoHS
Material da tampa
Reforçado com PA
Material vedações
NBR
Material corpo
Liga de alumínio forjado anodizado
